法蘭式波紋補償器

更新：2025-5-28 17:16:29??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

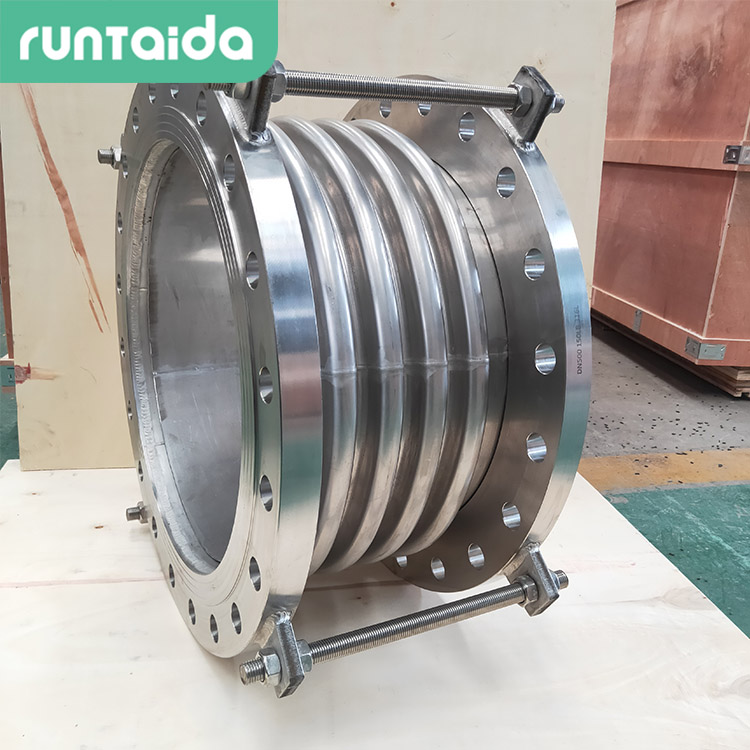

法蘭式波紋補償器由多層薄壁不銹鋼（如304、316L）或合金鋼制成的波形元件，通過彈性形變吸收管道軸向、橫向及角向位移。?采用帶頸對焊法蘭或平焊法蘭，通過焊接與波紋管兩端固定，便于螺栓連接管道系統。部分設計支持單端活套法蘭，以應對法蘭孔錯位問題。??導流筒引導介質流動，減少波紋管沖刷；通過拉桿或限位螺栓控制補償量，防止過載損壞；是一種結合法蘭連接與波紋管結構的管道位移補償裝置，廣泛應用于工業管道系統中。
工作原理是通過波紋管的伸縮、彎曲或偏轉吸收因溫度變化、機械振動引起的管道位移，降低應力集中風險。內壓推力通過法蘭傳遞至管道支架，需合理設計支撐結構以避免失穩；法蘭間采用耐腐蝕墊片（如橡膠、金屬纏繞墊）密封，配合對角線交替擰緊螺栓確保均勻受力。?法蘭連接簡化了焊接工藝要求，適用于需要頻繁拆卸或檢修的管道系統，降低了安裝和維護成本。
? 適用供熱管網、燃氣管道等需補償熱位移的場合；化工、航天、船舶等高壓、腐蝕性介質環境?
?安裝規范?
確保管道軸向對齊，避免扭曲或拉伸波紋管。
使用預變形技術（如預壓縮）提升補償效率。
安裝后需進行泄漏測試及熱負荷試驗。
維護要求?
定期檢查波紋管表面損傷及法蘭密封性。
及時清理導流筒內雜質，防止介質腐蝕。
法蘭式波紋補償器通過靈活的波紋管設計與法蘭連接的可靠性，有效解決了管道熱膨脹、機械振動等問題，尤其適用于高壓、腐蝕性介質的復雜工況。正確選型與規范安裝是其長期穩定運行的關鍵。
